Menşe yeri: | Çin |
Marka adı: | JSHG |
Sertifika: | ISO/CNAS/IAF/CA |
Model numarası: | HG-SP-110KV |
Min sipariş miktarı: | Bir adet 40 HQ Konteyner |
---|---|
Fiyat: | negotiation |
Ambalaj bilgileri: | * Plastik Wrap veya Mat ile kaplı veya müşterinin isteklerine göre. |
Teslim süresi: | PO / çizim / ön ödeme onaylandıktan sonra konteyner başına 2 hafta |
Ödeme koşulları: | L / C, T / T veya Western Union |
Yetenek temini: | Ayda 3.000 Metrik Ton |
Malzeme: | Sıcak haddelenmiş çelik Q235, Q345, A36, Gr50 vb. | Görünüm Tedavisi: | Sıcak daldırma galvaniz / boyama |
---|---|---|---|
Gerilim Sınıfı: | 13.8KV 69KV | Bağlantı Yapısı: | Üst üste gelmek |
Uygulama: | Enerji iletim ve dağıtım hattı | Çelik Direk Yükseklik Seçenekleri: | 30ft |
Kelime: | Çelik Elektrik Direği | ||
Vurgulamak: | 500daN Çelik Elektrik Kutbu,35ft Çelik Elektrik Direği,10.5m sokak elektrik direği |

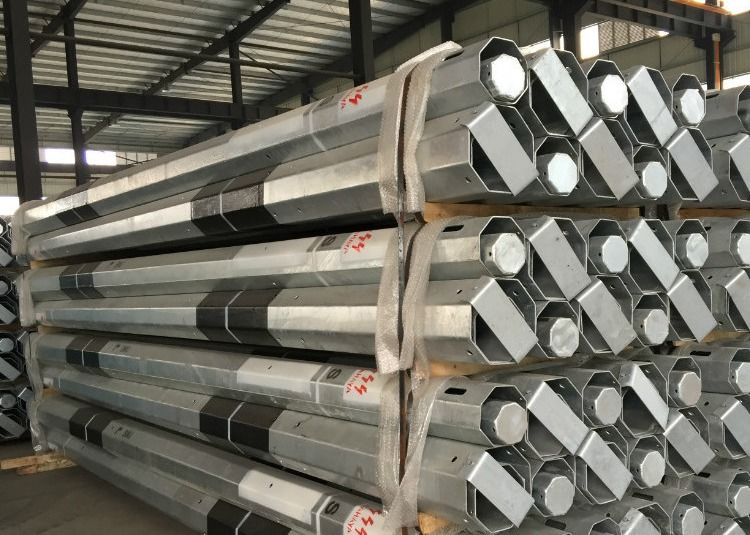

500daN Yüklü Poligonal Güvenlik Sf2.0 35ft 10.5m Çelik Direkler
Çelik direk konusunda on yılı aşkın tecrübemizle, dünyanın elektrik endüstrisinin gelişimine hizmet eden 10KV ila 220KV Elektrik İletim Hattı için çok büyük miktarda 30FT 35FT 40FT 13.8Kv sıcak daldırma galvanizli çelik direk ürettik ve ihraç ettik. .Her gün 10 ton veya 5 set elektrikli 13.8Kv sıcak daldırma galvanizli çelik direk üretmemizi sağlayan yüksek verimlilikte eksiksiz üretim hattına ve makinelere ve yetenekli çalışanlara sahibiz.Hızlı bir üretim süresi ve teslimat programı, müşterimizin pazarında daha belirgin bir avantaja sahip olmasını sağladı.Elektrikli 13.8Kv sıcak daldırma galvanizli çelik direk, direklerin boyutuna göre Trapezoid şeklinde bükülmüş, daha sonra kaynak, taşlama, sıcak daldırma galvanizlenmiş ve teslimat için paketlenmiş yüksek kaliteli sıcak haddelenmiş çelik levha ile yapılır.
• İmalattan sonra tamamen sıcak daldırma galvaniz
• Hızlı, kolay kurulum
• Sıkı kusur gereksinimleri olan uygulamalar için tasarlanmıştır
• İletim hatlarının dahili yönlendirmesi
Firmamızın elektrik direği kaliteli saclardan bükme, şekillendirme, otomatik kaynak, sıcak daldırma galvaniz ve toz boya ile yapılmaktadır.Bir Flatting makinesi, Çelik plaka kesici, bükme makinesi, Otomatik kapanan makine, tozaltı ark kaynağı makinesi ve toz kaplama hattını içeren gelişmiş bir üretim hattına sahibiz ve işçiliğimiz ve kalite kontrolümüz, müşteriler.
Özellikler:
Tür | 35FT Çelik Metal güç direkleri, 5KN, Sf 2.0, 500daN, 10.5M detaylar çizim bazında |
Uygun Kullanımlar | Güç Dağıtımı 11 - 69kv |
Şekil (Kesit) |
Borulu, Sekizgen, 6 taraflı, 12 taraflı
|
Güç derecesi | 11kv, 15kv, 33KV, 69kv |
Bölüm No | maksimum 3 bölüm |
Uzunluk (m) | 10,5 milyon 11m, 12m, 13m, 14m, |
Yapı temeli | Doğrudan gömme - 1,45 ila 1,6 m |
Çalışma yükü | 500daN SF 2.0 |
Kopma yükü | 500daN - 5.0KN, |
Emniyet faktörü | 2.0 Güvenlik faktörü |
Malzeme | ASTM 572 GR50 veya eşdeğeri, ASTM 572 GR65 veya eşdeğeri. |
Minimum Verim Dayanımı | 355mpa / 450mpa |
Minimum Nihai Çekme Dayanımı | 450mpa / 550mpa |
EL% | > =% 15,> =% 18 |
Üst çap (mm) | 128/129/130 |
Alt çap (mm) | 301/302/303 |
Min Kalınlık (mm) | > = 3,5 mm, |
Boyutların Toleransı | + -% 1 |
Gravür | Müşterinin gereksinimlerine göre perçin veya tutkal, gravür, kabartma ile etiketleme |
Yüzey İşlem |
ASTM A123 standartlarına göre Sıcak Daldırma Galvaniz
|
Kutupların Eklemi |
Ekleme Modu, İç Flanş Modu, Yüz Yüze Eklem Modu.
|
Yükleme Koşulları | |
Maksimum hat sapması |
0-2 derece |
Tasarım Rüzgar Hızı (Aşırı Rüzgar) |
32m / sn 123km./h |
Dairesel Şekil Faktörü |
1.2 |
Maksimum Sapma (Aşırı Rüzgar) |
Toplam kutup uzunluğunun% 10'u |
Kaynak |
İç ve dış çift kaynak işlemi kesintisiz bir yüzey oluşturur Kaynak Standardı: AWS (American Welding Society) D 1.1 |
Talebinize göre her ebat ve kalınlıkta düz yuvarlak, konik yuvarlak, düz kare, konik kare vb direk üretmekteyiz.
1) Ana gövde direği, tek kullanımlık şekillendirme teknolojisini benimser
2) Kaynak dikişi düz ve pürüzsüzdür
3) Işık direğinin kaynağı otomatik Asya ark kaynağıdır
4) Lamba direğinin antiseptik atılması sıcak galvanizlemedir ve yüzey pürüzsüz ve güzeldir.
5) Hem rengin hem de yüksekliğin ayarlanması alternatiftir.
"Tasarım ve teknoloji, profesyonel ve ortak, yazılım ve donanım" JSHG'nin elektrikli post tasarım felsefesidir.Aynı sektördeki tasarım kurumları ve şirketleri ile yakın bir işbirliği ilişkisi kurduk.Yakın iletişim ve keşifler sayesinde, şirketimiz gelişmiş tasarım konseptini benimsemiş, yerli ve yabancı birinci sınıf tasarım yazılımlarını tanıtmış ve yüksek kaliteli personeli çekmiştir.
